近期，安科瑞电气自主研发的变电站监控系统通过国网电力科学研究院检测，并成功应用于江苏省用户变电站项目验收。这一成果体现了安科瑞产品在功能与性能上符合行业标准，为用户变电站的安全运行与有效管理提供了技术支撑。

国网电科院的检测以国家标准和电力行业规范为基础，对变电站监控系统的数据精度、功能完整性和运行稳定性进行验证。安科瑞系统的通过，主要体现以下特点：

1. 功能完整性：覆盖数据采集、设备监控、故障预警等核心功能，满足GB/T 14598、DL/T 1504等标准要求；

2. 环境适应性：通过高低温、湿热、电磁兼容（EMC）等测试，适应复杂工况；

3. 验收适配性：符合江苏省用户变电站验收技术细则，助力项目高效推进。

平台功能：Acrel-1000变电站监控系统

Acrel-1000是安科瑞针对变电站设计的综合监控平台，核心功能包括：

五防闭锁功能：安科瑞acrel-1000综合自动化监控系统与五防软件系统之间建立通信协议链接，当某一设备需要进行通控操作时，五防软件首先进行五防规则判断，符合五防规则后。则发送解锁命令至自动化监控后台，自动化监控后台进行遥控操作。五防软件可以模拟遥控步骤，形成操作票；

系统自诊断：Acrel-1000综合自动化监控系统具有自诊断功能，对整个系统的硬件和软件运行状况实时监视。关键进程由于某种原因死锁或终止运行时，系统的自恢复功能能杀死失控和死锁程序并自动恢复到原来的正常状态；

电能质量监测：Acre1-1000综合自动化监控系统可以对整个配电系统范围内的电能质量和电能可靠性状况进行持续性的监测。实时监测总进线和重要出线回路的供电电源电能质量，包括稳态数据监测、暂态数据监测和故障录波分析。对供电系统中的电压偏差、频率偏差、三相电压不平衡、三相电流不平衡、2~63次谐波电压、2~63次谐波电流、0.5~63.5次间谐波电压、0.5~63.5次间谐波电流、谐波功率、谐波畸变率等实时监测，并以柱状图进行谐波分析。监测重要回路的电压波动与闪变、电压暂升/暂降、短时中断情况，实时记录事件并故障录波，为电能质量分析与治理提供数据来源。及时采取相应的措施提高配电系统的可靠性，减少因谐波造成的供电事故的发生；

实时告警：Acre1-1000综合自动化监控系统具有实时告警功能。系统能够对配电回路断路器、隔离开关、接地刀分、合动作等溪信变位，保护动作、事故跳闸等事件发出告整。

核心设备与技术特点

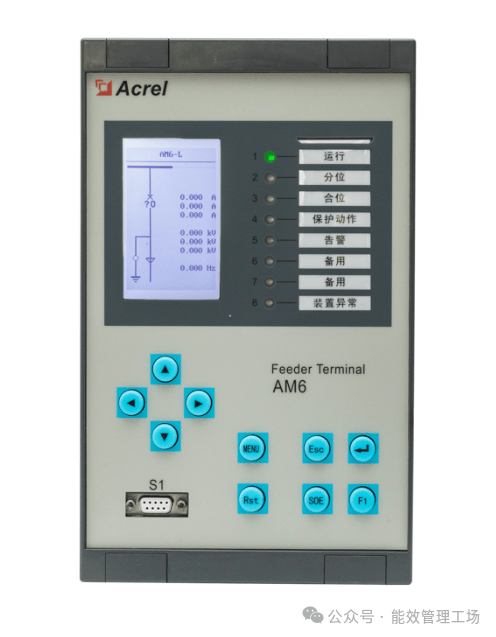

1. AM系列微机保护装置

型号分类：

AM6系列：适用于110kV及以下变电站，集成差动保护、母联保护等功能；

AM5SE系列：35kV及以下场景，支持线路保护、变压器后备保护；

AM3系列：10kV线路变压器PT保护并网柜防孤岛保护。

典型应用：工矿企业、新能源电站、轨道交通配电场景。

2. ARB系列弧光保护装置

方案特点：用于保护中低压开关柜（母线室、手车室、电缆室）

动作时间快，相比于传统的保护系统更具优越性；

安装方案：

探头部署于开关柜母线室、电缆室，单台装置最多支持30个监测点；

典型场景：数据中心、石油化工等对电弧光防护要求较高的场所。

3. APView电能质量监测装置

监测能力：

谐波监测：0~50次谐波，精度满足IEC 61000-4-30 Class A标准；

暂态事件：电压暂降、暂升、短时中断记录（阈值可设）。

数据应用：

支持COMTRADE格式故障录波，兼容第三方分析软件（如PQView）；

实际应用与用户反馈

常州某35kV变电站

配置方案：本项目供电系统为2路35kV单进线，10kV为单母线分段系统，0.4kV共有2个10/0.4配电室。针对用户的变配电部分配置保护屏、 保护装置、弧光保护装置、无线测温装置、有源滤波、多功能表及综自系统；

运行效果：系统投运后，故障平均响应时间缩短至8ms，未发生因电气故障导致的生产中断。

结语：以技术深耕服务电力安全与效率

安科瑞电气始终聚焦变电站智能化需求，通过持续研发与标准适配，为用户提供从硬件到软件的全场景解决方案。未来，我们将继续优化产品性能，助力更多行业实现安全、高效的电力管理。
